P275N P275NH P275NL1 P275NL2 сталевий лист

Сталева пластина посудини під тиском P275Nце продукт, якому слід віддати перевагу. Серед усіх марок EN 10028-3, P275N є не просто технічним варіантом – це найпоширеніша марка сталі, яку купують і застосовують для стандартних проектів посудин під тиском у всьому світі. Він забезпечує саме те, що потрібно більшості покупців: надійну міцність, легку обробку та контрольовану вартість.

Сталева пластина посудини під тиском P275N

У Gnee Steel P275N є одним із наших основних експортних продуктів. Щороку ми постачаємо велику кількість листової сталі P275N підрядникам і дистриб’юторам, які хочуть уникнути перевищення -специфікацій і водночас відповідати стандартам безпеки.

Якщо ваша програма не передбачає екстремальних температур, вибір P275N не є компромісом - це стратегічне рішення для максимізації ефективності та прибутковості проекту.

P275N – це нормалізована дрібно{1}}не-легована сталь, призначена для посудин під тиском і промислового обладнання.

• Межа текучості: більше або дорівнює 275 МПа
• Міцність на розрив: 390 – 530 МПа
• Стандарт: EN 10028-3
• Стан поставки: Нормований

Він забезпечує збалансоване поєднання міцності, пластичності та зварюваності, що робить його придатним для більшості -застосувань під тиском.

Ця композиція забезпечує низьку чутливість до зварювальних тріщин і стабільну роботу при виготовленні.

Ці властивості забезпечують сильний опір тиску, зберігаючи при цьому гнучкість, що є критично важливим для безпечної експлуатації.

Хоча P275NH, P275NL1 і P275NL2 розроблені для особливих умов, вони часто є невиправдано дорогими для стандартних проектів.

У реальних сценаріях закупівель надмірна-специфікація може значно збільшити загальну вартість проекту без покращення фактичної продуктивності.

Ось чому досвідчені покупці часто повертаються до P275N як до базового та найбільш ефективного вибору.

Контроль витрат

Використання P275N може зменшити загальні витрати на матеріали до 20–30% порівняно з вищими класами.

Легке виготовлення

Відмінна зварюваність покращує швидкість виробництва та зменшує кількість дефектів.

Стабільне постачання

P275N широко виробляється, що забезпечує коротші терміни виконання та кращу доступність.

Перевірена ефективність

P275N, який використовується в тисячах проектів у всьому світі, забезпечує надійну та передбачувану продуктивність.

При виборі P275N постійність і надійність доставки важливі більше за все. Компанія Gnee Steel щорічно постачає тисячі тонн листової сталі P275N, що робить її однією з наших найбільш зрілих і стабільних лінійок продукції.

Цей обсяг дозволяє нам підтримувати стабільну якість і конкурентоспроможні ціни.

Ми підтримуємо повний діапазон розмірів:

• Товщина: 6–100 мм
• Ширина: до 3500 мм
• Довжина: до 12000 мм

Усі продукти можуть поставлятися з сертифікатом EN 10204 3.1, що забезпечує повну відстежуваність і відповідність.

Наші можливості обробки дозволяють:

• Точне різання (допуск ±1 мм)
• Спеціальні розміри для зменшення відходів
• Швидше виготовлення для вашого проекту

Доставка – ще одна ключова перевага. Наш стандартний термін виконання становить 7–20 днів, що допомагає клієнтам уникнути затримок у графіках виконання проекту.

Працюючи безпосередньо з нами, ви усуваєте середні витрати та отримуєте:

• Пряме{0}}заводське ціноутворення
• Стабільне довгострокове-постачання
• Швидше реагування та технічна підтримка

Ось чому багато клієнтів обирають Gnee не один раз, а як довгострокового-постачальника.

Якщо для вашого проекту потрібен надійний і недорогий матеріал для резервуарів під тиском, тоді P275N — це не просто варіант -, це найпрактичніший доступний вибір.

Вибір вищої оцінки може збільшити ваш бюджет, але це не обов’язково покращить результат вашого проекту. Вибір P275N означає, що ви приймаєте зважене та професійне рішення щодо закупівель.

Зараз саме час убезпечити свої постачання. Надішліть нам свої вимоги сьогодні, і ви отримаєте:

• Остання заводська ціна на P275N
• В наявності на складі та в розмірах

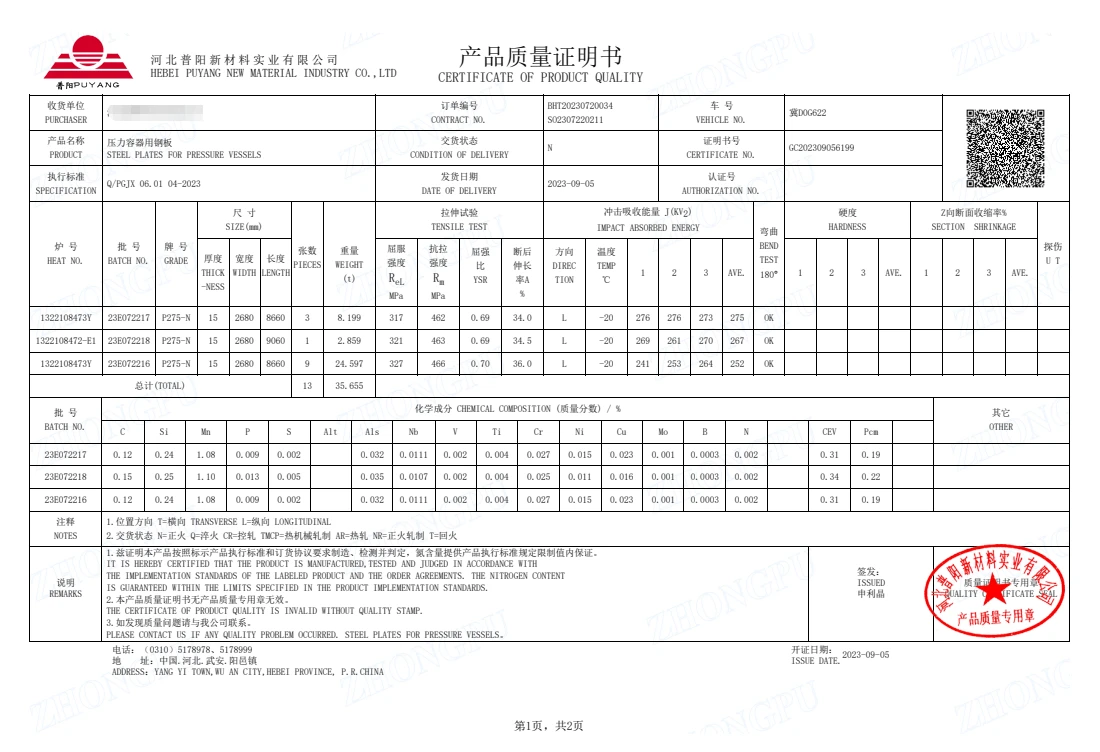

• Сертифікат випробування млина (MTC)
• Швидкий план доставки

Різниця між хорошим проектом і прибутковим проектом часто зводиться до вибору матеріалів і вибору постачальника.

Зв'яжіться зараз, щоб отримати пропозицію щодо сталі P275N

Які основні відмінності між P275N, P275NH, P275NL1 і P275NL2?

Основні відмінності полягають у температурі випробування на удар і відповідних робочих умовах. Усі чотири сорти мають мінімальну межу текучості більше або дорівнює 275 МПа (для товщини менше або дорівнює 16 мм) і відповідають стандарту EN 10028-3:

P275N: Випробування на удар при -20 градусах, підходить для посудин під тиском при нормальній температурі та загальних промислових трубопроводів;

P275NH: випробування на удар при -20 градусах, оптимізоване для роботи при високих-температурах, адаптоване до середньо{4}}обладнання під тиском нижче 350 градусів;

P275NL1: Випробування на удар при -40 градусах, підходить для низькотемпературних резервуарів для зберігання та сепараторів у холодних регіонах;

P275NL2: Випробування на удар при -50 градусах, що забезпечує найкращу в’язкість при наднизьких температурах, адаптоване до кріогенного обладнання, такого як системи рідкого азоту/СПГ.

Які відповідні цифрові позначення цих чотирьох сортів?

P275N: 1.0483;

P275NH: 1,0485;

P275NL1: 1,0488;

P275NL2: 1,1104.

Чи впливає товщина на продуктивність?

Так, це так. Коли товщина перевищує 16 мм, межа текучості поступово зменшується (наприклад, більше або дорівнює 245 МПа для 63~100 мм), а в’язкість при низьких-температурах також трохи знижується. Для ультра{9}}робочих умов із товщиною >40 мм рекомендується віддати перевагу P275NL2 і збільшити коефіцієнт вибірки для випробувань на удар.

Які основні показники механічних властивостей чотирьох сортів?

Межа текучості (ReH): більше або дорівнює 275 МПа для товщини Менше або дорівнює 16 мм, трохи зменшується зі збільшенням товщини (наприклад, більше або дорівнює 255 МПа для 40~63 мм);

Міцність на розрив (Rm): 410 ~ 560 МПа;

Енергія удару (KV): більше або дорівнює 27 Дж для кожної відповідної температури удару (регулярне постачання відповідає більше або дорівнює 40 Дж для підвищення резервування безпеки);

Подовження (A): більше або дорівнює 22%~24% (з поправкою на товщину).

Який діапазон доступних розмірів?

Товщина: 6 мм ~ 300 мм;

Ширина: 1500 мм ~ 4800 мм;

Довжина: 6000 мм ~ 18000 мм;

Доступні індивідуальні послуги різання, свердління та фаски з мінімальним розміром різання 500×500 мм.

Яка зварюваність і які рекомендації щодо зварювання?

Він має відмінну зварюваність (CEV менше або дорівнює 0,43%), рекомендовані рішення:

Витратні матеріали для зварювання: E5515-C1 для ручного дугового зварювання, флюс H08MnA+F55A4 для зварювання під флюсом і ER50-6 для газового дугового зварювання металу;

Вимоги до попереднього нагрівання: попередній нагрів не потрібний для товщини менше або дорівнює 30 мм; попередньо нагрійте до 100~150 градусів для товщини >30 мм;

Міжпрохідна температура: менше або дорівнює 250 градусам, з підведенням тепла, що контролюється на рівні 15~35 кДж/см;

Термообробка після-зварювання (PWHT): рекомендовано для товстих пластин (>50 мм) – відпал для зняття напруги при 580~620 градусах протягом 2 годин.

Чи можна серію P275 замінити на ASTM A516 Gr70 (американський стандарт) або Q345R (китайський стандарт)?

порівняно з ASTM A516 Gr70: Подібна міцність, але серія P275 забезпечує кращу в’язкість до низьких{4}}температур. Серія P275 є кращою для європейських проектів, тоді як ASTM A516 Gr70 підходить для північноамериканських проектів;

Порівняно з Q345R (GB 713): Q345R має вищу межу текучості (більше або дорівнює 345 МПа), але серія P275 відрізняється низько{6}}температурними характеристиками (-20-градусний удар) і високотемпературною стабільністю. Для міжнародних проектів рекомендується спочатку вибрати відповідно до стандарту EN.

Які відмінності між P275NL1/NL2 і 16MnDR (китайський стандарт)?

16MnDR (GB 3531): випробування на удар при -40 градусах, межа плинності більше або дорівнює 315 МПа, підходить для домашніх низькотемпературних проектів;

P275NL1: Випробування на удар при -40 градусах, межа плинності більше або дорівнює 275 МПа, належить до європейської стандартної системи з вищим міжнародним визнанням;

P275NL2: випробування на удар при -50 градусах, що забезпечує кращу міцність при низьких температурах, ніж 16MnDR, адаптується до більш суворих кріогенних умов роботи.
