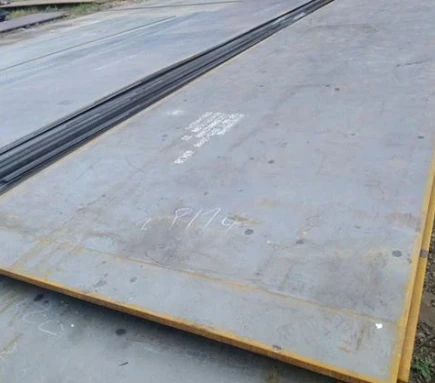

SA517 Клас Eце високо{0}}міцна загартована та відпущена пластина з легованої сталі. Він в основному використовується для посудин під тиском і котлів, має відмінну міцність і зварюваність, підходить для робочих середовищ із низькими-температурами та високими-тисками.
Хімічні вимоги
| Елементи | Оцінка E % |
|---|---|
| Карбон | |
| Тепловий аналіз | 0.12-0.20 |
| Аналіз продукції | 0.10-0.22 |
| Марганець | |
| Тепловий аналіз | 0.40-0.70 |
| Аналіз продукції | 0.35-0.78 |
| Фосфор, макс | 0.025 |
| Сірка, макс | 0.025 |
| Кремній | |
| Тепловий аналіз | 0.10-0.40 |
| Аналіз продукції | 0.08-0.45 |
| Нікель | |
| Тепловий аналіз | – |
| Аналіз продукції | – |
| Хром | |
| Тепловий аналіз | 1.40-2.00 |
| Аналіз продукції | 1.34-2.06 |
| Молібден | |
| Тепловий аналіз | 0.40-0.60 |
Вимоги до розтягування
| 2,50 дюйма [65 мм] і менше | Понад 2,50–6 дюймів [65–150 мм] | |
|---|---|---|
| Міцність на розрив | 115-135 [795-930] | 105-135 [725-930] |
| Межа текучості, хв, ksi [МПа] | 100 [690] | 90 [620] |
| Подовження в 2 дюймах [50 мм], хв, % | 16 | 14 |
| Зменшення площі, хв, %: | ||
| Прямокутні зразки | 35 | – |
| Круглі екземпляри | 45 | 45 |
Переваги класу E SA517
Механічна продуктивність
Надзвичайно висока міцність на розрив і текучість у поєднанні з чудовою -температурною в’язкістю, збереження структурної цілісності в умовах екстремального динамічного та циклічного тиску/термічного напруження без крихкого руйнування.
Стійкість до тепла та корозії
Висока -температурна стабільність для тривалої-служби в умовах підвищеної температури; хороша стійкість до загальної промислової корозії та водневої крихкості, нафтохімічних та морських суворих середовищ.
Зварюваність і технологічність
Відмінні зварювальні властивості з мінімальними вимогами до попереднього нагрівання, що забезпечує високу-якісні зварні з’єднання та однорідність структури; хороша здатність до формування для холодної/гарячої обробки, легка для виготовлення складних компонентів під тиском.
Конструкційна надійність
Суворі стандарти виробництва та контролю якості, стабільні властивості матеріалу по всій пластині; висока стійкість до втоми, підходить для-тривалих циклічних навантажень у енергетичних і трубопровідних системах.
Промислова адаптованість
Відповідає міжнародним специфікаціям матеріалів для посудин під тиском, сумісний з різними технологіями промислової обробки; універсальний для різноманітних-сценаріїв використання зі стабільною продуктивністю в морських, ядерних і високо{1}}температурних промислових середовищах.
Обробка класу E SA517
Різання та формування
Відмінна здатність до холодного/гарячого формування для згинання, прокатки та штампування у складних геометріях посудин під тиском; кисневе-паливне, плазмове та лазерне різання — все це застосовно з чистими, точними краями та мінімальною -фінішною обробкою.
Зварювання
Низька потреба в попередньому нагріванні (зазвичай 100–150 градусів) для звичайних процесів зварювання (GMAW, SMAW, SAW); зварні з’єднання зберігають високу міцність і в’язкість, що відповідає основному металу, відсутність очевидної крихкості після зварювання, легко досягти структурної однорідності.
Термічна обробка
Нормалізація + відпустка як стандартна термічна обробка для оптимізації балансу міцності-в’язкості; відпал для зняття напруги доступний після-зварювання/формування для усунення залишкових напруг, уникнення деформації та забезпечення стабільності розмірів.
Механічна обробка
Хороша оброблюваність для точіння, фрезерування та свердління; стабільне утворення стружки під час обробки, низький рівень зносу інструменту, забезпечує високу точність ущільнювальних поверхонь-компонентів підшипників тиску та з’єднувальних деталей.
Обробка поверхні
Сумісний із дробеструйною обробкою, фарбуванням та анти{0}}корозійним покриттям; рівномірне зчеплення поверхні після обробки, підвищує стійкість до промислової та морської корозії, продовжує термін служби готових виробів.
Якщо у вас є вимоги до проекту SA517 Grade E, ми раді вашому запиту. GNEE підтримує великий перелік широко використовуваних високоміцних марок сталі для вашого вибору. Щоб отримати докладні механічні властивості, хімічний склад і технічні дані, а також безкоштовні зразки, будь ласка, негайно зв’яжіться з нашою фабрикою. Ми пропонуємо конкурентні ціни, стабільну якість та професійне обслуговування. Електронна адреса:beam@gneesteelgroup.com.
Який стандарт визначає вимоги до SA517 Grade E?
Клас SA517 E визначено Кодексом котлів і посудин під тиском ASME (розділ II, частина A). Цей стандарт визначає його хімічний склад, механічні властивості, термічну обробку та вимоги до випробувань.
Які вимоги до ударної в'язкості SA517 Grade E?
Для цього потрібна мінімальна енергія удару з V-надрізом Шарпі (CVN) 27 Дж (20 футів-фунтів) за -18 градусів (0 градусів F). Це забезпечує хорошу міцність навіть при низьких температурах.
Чи можна використовувати SA517 Grade E у середовищах із низькою-температурою?
Так, він підходить для -низьких температур. Завдяки чудовій -в’язкості при низьких температурах (CVN більше або дорівнює 27 Дж при -18 градусах), він протистоїть крихкому руйнуванню в холодних умовах експлуатації.
Яка щільність SA517 Grade E?
Щільність SA517 Grade E становить приблизно 7,85 г/см³ (0,283 фунта/дюйм³), як і більшість вуглецевих і низько-легованих сталей, що є ключовим параметром для розрахунку ваги в інженерному проектуванні.
Який діапазон температур плавлення SA517 Grade E?
Його температура плавлення становить приблизно від 1450 до 1500 градусів (від 2642 до 2732 градусів за Фаренгейтом). Цей діапазон важливий для процесів лиття, кування та зварювання, які включають плавлення матеріалу.
Яка твердість SA517 Grade E після термічної обробки?
Після загартування та відпустки його твердість за Брінеллем (HB) зазвичай становить 220-260. Цей рівень твердості врівноважує міцність і оброблюваність для подальшої обробки.
Чи SA517 клас E стійкий до корозії?
Має помірну стійкість до корозії в атмосферних і помірно корозійних середовищах. Для жорстких корозійних умов (наприклад, морських, хімічних) необхідний додатковий захист (покриття, цинкування).
Які процеси обробки підходять для SA517 Grade E?
Його можна обробляти за допомогою токарної обробки, фрезерування, свердління та шліфування. Щоб забезпечити ефективність обробки та якість поверхні, рекомендується використовувати -інструменти зі швидкорізальної сталі або твердосплавні інструменти з відповідними ріжучими рідинами.
Яка вимога щодо подовження SA517 Grade E?
Мінімальне подовження при розриві становить 16% (при довжині 50 мм). Ця пластичність гарантує, що матеріал може пластично деформуватися до руйнування, підвищуючи безпеку конструкції.
Яке зменшення вимог до площі для SA517 класу E?
Мінімальне зменшення площі 40%. Цей параметр відображає здатність матеріалу рівномірно деформуватися під час розтягування, вказуючи на хорошу пластичність і міцність.
